Napjainkban a tudományos alkalmasság, a precíz rehabilitáció és az emberi mozgás mélyebb megértése érdekében az elektromiográfia (EMG) technológia már nem kizárólagos a kórházakban; fokozatosan bekerül az edzőtermekbe, a sportcsapatokba és a kutatólaboratóriumokba. Mindez egy kulcsfontosságú komponensből,{1}}elektródákból származik. A felületi EMG elektródák különösen érzékeny „mikrofonként” működnek, lehetővé téve számunkra, hogy „halljuk” és „lássuk” a valós idejű izomtevékenységet. Ez a cikk átfogó elemzést nyújt erről a csodálatos eszközről.
Ⅰ. Felületi EMG elektródák: mik ezek pontosan?

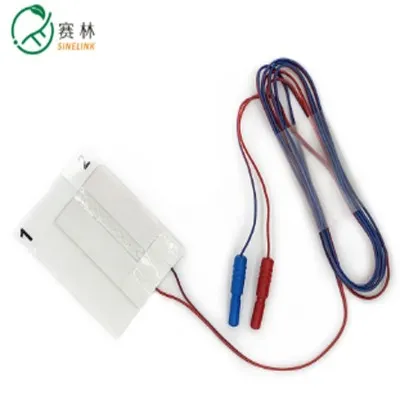

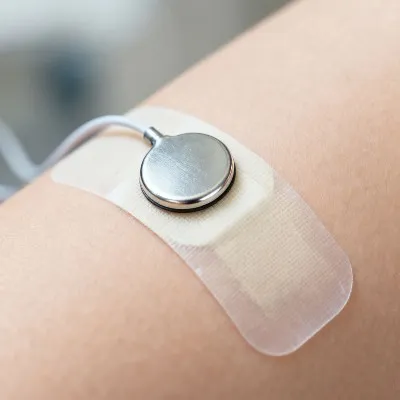

A felületi EMG elektródák a leggyakoribbakEMGjelgyűjtő eszközökkel találkozunk. Általában apró érzékelők, amelyek vezető anyagokból (például ezüst-kloridból) készülnek, és egy vezetőképes géllel{1}}előre bevont ragtapasz közepébe kapszulázva. A bőrre alkalmazva teljes bioelektromos jelgyűjtő egységet alkotnak.
Alapvető feladatuk a bőr alatti izomcsoportok által generált bioelektromos jelek rögzítése izgatott állapotban. Képzeld el, hogy amikor az agyad egy „szerződés” parancsot ad ki, izomrostok ezrei egyidejűleg vagy aszinkron módon parányi akciós potenciálokat generálnak. Ezek az elektromos jelek, mint egy szimfónia különböző hangszereinek hangjai, a szövetfolyadékon, zsíron és bőrön keresztül haladnak át, végül a bőr felszínén lévő elektródák „hallják” őket. Az elektródák szerepe, hogy ezeket a fiziológiai tevékenységeket elektromos jelekké alakítsák, amelyeket mérni, rögzíteni és elemezni tudunk.
Ⅱ. Részletes alapelvek-: Hogyan működik?
Működésének megértéséhez egyszerűsített modellre van szükségünk. Egy szabványegy-csatornás felszíni elektromiográfia (EMG)Az adatgyűjtő rendszer általában három elektródát tartalmaz:
Két gyűjtőelektróda: Ezek a „fő mikrofonok”, amelyek egymással párhuzamosan helyezkednek el a célizom hasán, az izomrostok iránya mentén. Ők felelősek az adott területen lévő két pont közötti elektromos jelkülönbség rögzítéséért.
Egy referenciaelektróda: Ezt általában elektromosan "csendes" helyre, például csontba helyezik. Feladata, hogy közös referenciapontként szolgáljon, segítve az erősítőt a környezetben mindenütt előforduló általános{1}}módú interferenciák (például az 50/60 Hz-es teljesítményfrekvenciás interferenciák) kiküszöbölésében.
A munkafolyamat a következő:
Signal Capture: Az izom által generált akciós potenciált a szövetben vezetik, állandóan változó elektromos mezőt képezve. A két gyűjtőelektróda a megfelelő helyén érzékeli a feszültséget.
Differenciálerősítés: Ez a legfontosabb lépés. Az erősítő kiszámítja a két gyűjtőelektróda közötti feszültségkülönbséget, és ezt a különbséget felerősíti. A legtöbb interferenciajel a környezetben egyszerre és egyformán hat mindkét gyűjtőelektródára; ez a "zaj" nagyrészt megszűnik a különbségszámítási folyamat során. Az izomból származó valódi jelek a terjedési késések és a két elektróda közötti intenzitáskülönbségek miatt a különbségeket megőrzik és felerősítik. Ez a folyamat nagymértékben javítja a jel minőségét.
Szűrés és digitalizálás: Az erősített jel egy sor szűrőn halad át, hogy eltávolítsa a rendkívül alacsony-frekvenciás mozgási műtermékeket és a magas-frekvenciás környezeti zajokat, végül digitális jellé alakul át, és a számítógép képernyőjén az ismerős, fluktuáló elektromiográfia (EMG) képként jelenik meg.
Ⅲ. Bevált módszerek: Hogyan szerezzünk{1}}jó minőségű jelet?
Megbízható megszerzésefelületi elektromiográfia (EMG) jelek sokkal több, mint egyszerűen „az elektródák csatlakoztatása”. A következő lépések kulcsfontosságúak:
Az elektródák pontos elhelyezése: Ez a legfontosabb lépés. Az elektródákat a célizom izomhasára kell helyezni -az izom legvastagabb részére, ahol a legmagasabb a motoros egységek koncentrációja-, és az izomrostok irányával párhuzamosan kell elhelyezni. A helytelen elhelyezés gyenge, torz jeleket, vagy akár a célizom aktivitásának teljes meghiúsulását eredményezi. Javasoljuk, hogy olvassa el a professzionális elektródafelhelyezési irányelveket (például a SENIAM szabványt) a működéshez.
A bőr alapos előkészítése: A bőr, különösen a felszíni stratum corneum és faggyú, rosszul vezeti az elektromos jeleket, erősen gyengíti és torzítja az EMG jeleket. Ezért az elektródák rögzítése előtt:
Tisztítás: Erőteljesen törölje le a rögzítési területet 75%-os alkoholos törlővel, hogy eltávolítsa a faggyút és az elhalt bőrt.
Szükség esetén zsírtalanítás: Ha túl sok olaj van, ismételje meg a tisztítási folyamatot.
Szükség esetén enyhe hámlasztás: Bőséges szőrrel vagy vastag stratum corneummal rendelkező területeken finom csiszolópapírral vagy speciális bőrradírral finoman radírozzon addig, amíg a bőr enyhén kipirosodik. Ez a lépés jelentősen csökkenti a bőr impedanciáját, és kulcsfontosságú a jel{1}}/-zaj arány javításában.
Csökkentse az áthallást: A felületi elektródák széles „hallgatási” tartománnyal rendelkeznek. Amikor a közeli izmok (különösen a szinergikus izmok) erősen összehúzódnak, elektromos jeleik "szivároghatnak" a célelektródára, ami "keresztezést" okoz. Ezt a lehetőséget figyelembe kell venni az adatok értelmezésekor, különösen a mélyizmok vagy kis izomcsoportok elemzésekor.
Ⅳ. Fő alkalmazási forgatókönyvek
Felületi elektromiográfia (SEMG)rendkívül széles alkalmazási körrel rendelkezik:
Sporttudomány: Az aktiválási sorrend, a koordinációs minták és a sportolók izomfáradtsági szintjének elemzése különböző mozgások során a technikák és az edzésprogramok optimalizálása érdekében.
Rehabilitációs gyógyászat: A betegek izomműködési helyreállításának objektív felmérése és a rehabilitációs tréning irányítása, például a stroke betegek izomaktivációs kapacitásának meghatározása.
Ergonómia: A munkavégzés izomterhelésre gyakorolt hatásának felmérése és a mozgásszervi betegségek megelőzése.
Biofeedback: Lehetővé teszi a betegek vagy a felhasználók számára, hogy valós időben lássák izomtevékenységüket, és megtanulják, hogyan kell aktívan szabályozni vagy ellazítani bizonyos izmokat.
Következtetés
A felületi elektromiográfiás elektródák az első és legfontosabb nem{0}}invazív ablakunk az izomtevékenység világába. Egyszerűek és könnyen használhatók, ugyanakkor az elektrofiziológia és a jelfeldolgozás mélyreható elveit tartalmazzák. Ezek helyes megértése és szigorú használata az alapvető előfeltétele annak, hogy megbízható adatokhoz jussunk a képzés, a rehabilitáció és a kutatás tudományos irányításához. Ne feledje, kiváló-minőség EMG A jel egy jól-előkészített bőrfelülettel és egy pontosan elhelyezett elektródával kezdődik.
